FAMÍLIA 22

Junta Rotativa, União Rotativa, para água, hidráulica, pneumática, Vapor e Óleo-Térmico

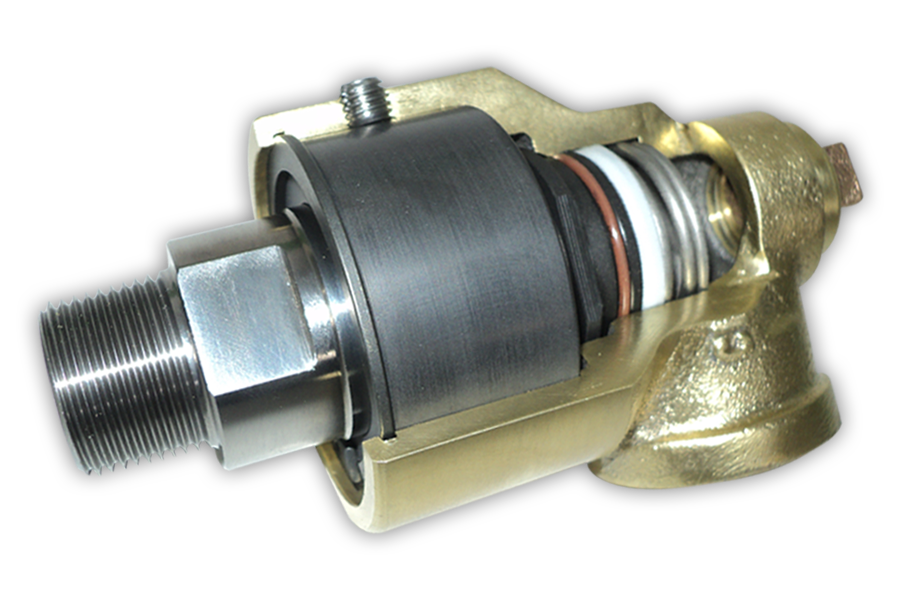

JUNTA ROTATIVA

Vapor e Óleo-Térmico 180°C

Mancais em Carbono Grafite (Antimônio)
Dispensa o uso de Graxa.

0°C
T. MAX
0
kgf/cm2
0
RPM

Veja informações técnicas e medidas de roscas disponíveis

Junta Rotativa, União Rotativa, para água, hidráulica, pneumática, Vapor e Óleo-Térmico

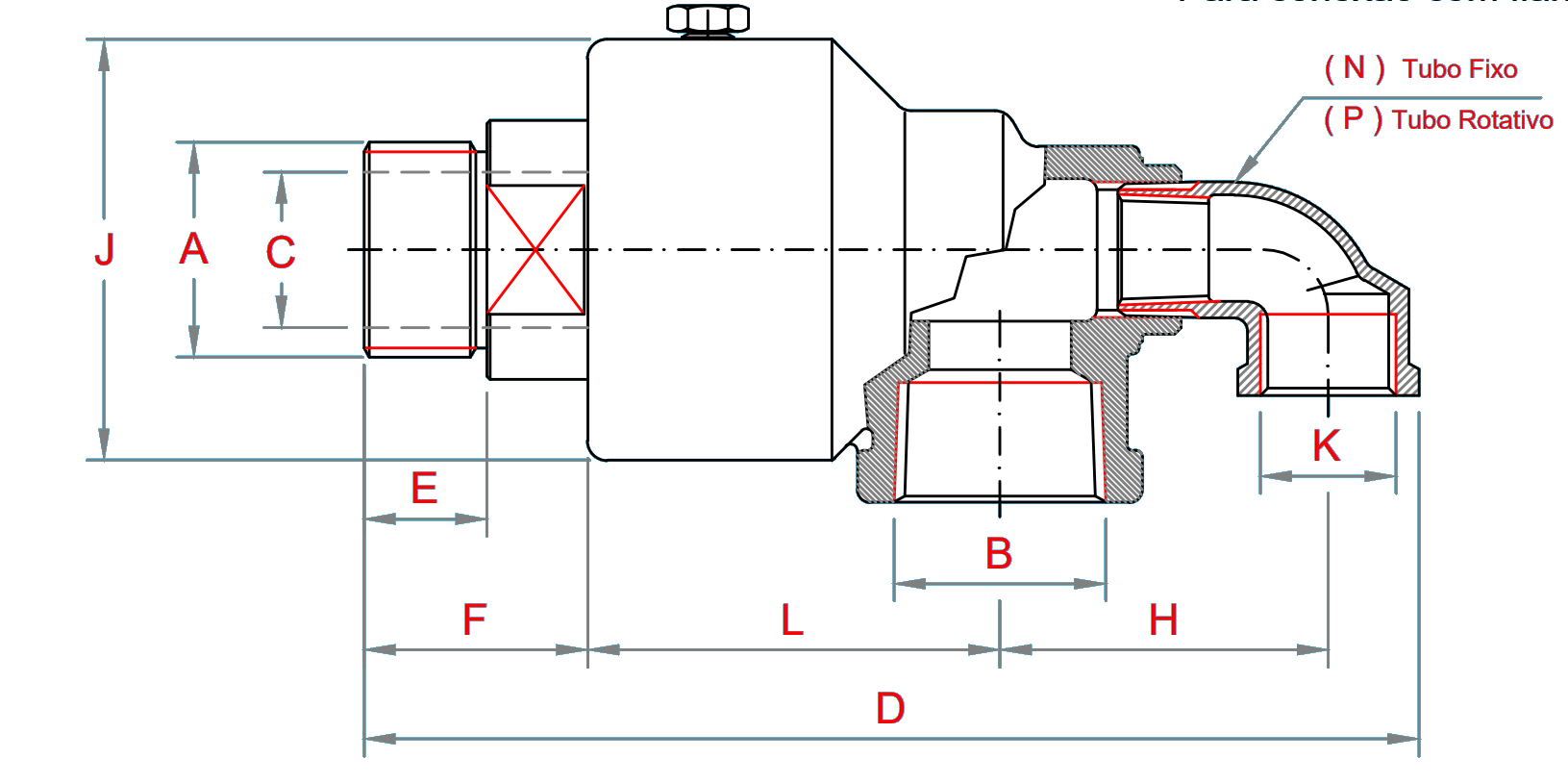

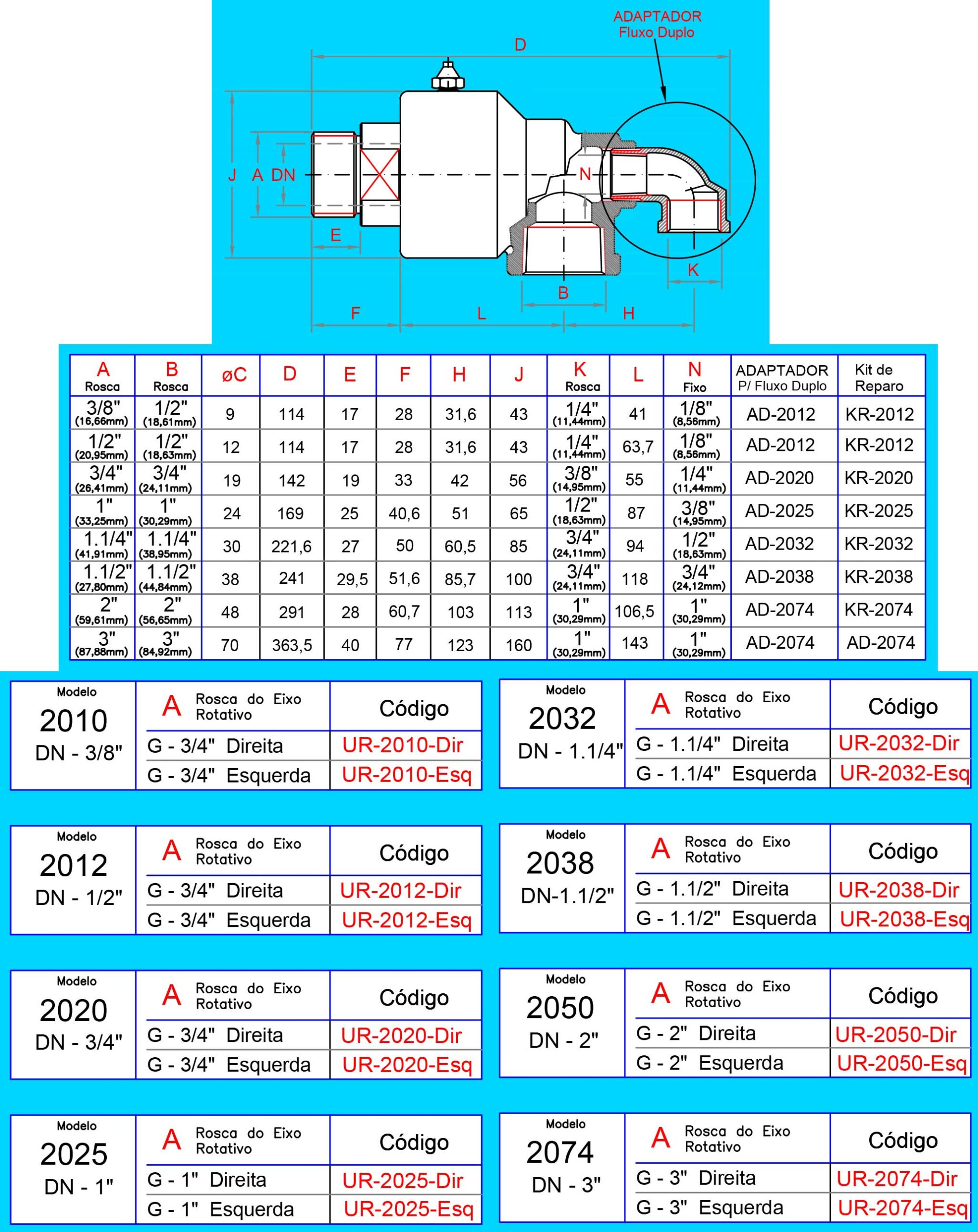

Tabela Dimensional

A
Rosca		 B
Rosca		 K
Rosca		 N
Rosca		 øC D E F H J L
3/8" 1/2" 1/4" 1/8" 9 114 17 28 31,6 43 41
1/2" 1/2" 1/4" 1/8" 12 114 17 28 31,6 43 63,7
3/4" 3/4" 3/8" 1/4" 19 128,5 19 34,6 51 65 63,7
1" 1" 1/2" 3/8" 24 169 25 40,6 51 65 87
1.1/2" 1.1/2" 3/4" 3/4" 38 241 29,5 51,6 85,7 100 118
2" 2" 1" 1" 48 291 28 60,7 103 113 106,5
MOD: 2210 A Sentido da Rosca B C K N Código
Fluxo Duplo 3/8" BSP Direita 3/8" BSP ø9 1/4" BSP 1/8" NPT 5 0 0 3 7
3/8" BSP Esquerda 5 0 0 3 8
3/8" NPT Direita 3/8" BSP ø9 1/4" BSP 1/8" NPT 5 0 0 3 9
3/8" NPT Esquerda 5 0 0 4 0
Fluxo Único 3/8" BSP Direita 3/8" BSP ø9 - 5 0 0 4 1
3/8" BSP Esquerda 5 0 0 4 2
3/8" NPT Direita 3/8" BSP ø9 5 0 0 4 3
3/8" NPT Esquerda 5 0 0 4 4
MOD:2212 A Sentido da Rosca B C K N Código
Fluxo Duplo 1/2" BSP Direita 1/2" BSP ø12 1/4" BSP 1/8" NPT 5 0 0 4 5
1/2" BSP Esquerda 5 0 0 4 6
1/2" NPT Direita 1/2" NPT ø12 1/4" BSP 1/8" NPT 5 0 0 4 7
1/2" NPT Esquerda 5 0 0 4 8
Fluxo Único 1/2" BSP Direita 1/2" BSP ø12 - 5 0 0 4 9
1/2" BSP Esquerda 5 0 0 5 0
1/2" NPT Direita 1/2" BSP ø12 5 0 0 5 1
1/2" NPT Esquerda 5 0 0 5 2
MOD:2220 A Sentido da Rosca B C K N Código
Fluxo Duplo 3/4" BSP Direita 3/4" BSP ø20 3/8" BSP 1/4" NPT 5 0 0 5 3
3/4" BSP Esquerda 5 0 0 5 4
3/4" NPT Direita 3/4" BSP ø20 3/8" BSP 1/4" NPT 5 0 0 5 5
3/4" NPT Esquerda 5 0 0 5 6
Fluxo Único 3/4" BSP Direita 3/4" BSP ø20 - 5 0 0 5 7
3/4" BSP Esquerda 5 0 0 5 8
3/4" NPT Direita 3/4" BSP ø20 5 0 0 5 9
3/4" NPT Esquerda 5 0 0 6 0
MOD:2225 A Sentido da Rosca B C K N Código
Fluxo Duplo 1" BSP Direita 1" BSP ø24 1/2" BSP 3/8" NPT 5 0 0 6 1
1" BSP Esquerda 5 0 0 6 2
1" NPT Direita 1" BSP ø24 1/2" BSP 3/8" NPT 5 0 0 6 3
1" NPT Esquerda 5 0 0 6 4
Fluxo Único 1" BSP Direita 1" BSP ø24 - 5 0 0 6 5
1" BSP Esquerda 5 0 0 6 6
1" NPT Direita 1" BSP ø24 5 0 0 6 7
1" NPT Esquerda 5 0 0 6 8
MOD:2238 A Sentido da Rosca B C K N Código
Fluxo Duplo 1.1/2" BSP Direita 1.1/2" BSP ø38 3/4" BSP 3/4" NPT 5 0 0 6 9
1.1/2" BSP Esquerda 5 0 0 7 0
1.1/2" NPT Direita 1.1/2" BSP ø38 3/4" BSP 3/4" NPT 5 0 0 7 1
1.1/2" NPT Esquerda 5 0 0 7 2
Fluxo Único 1.1/2" BSP Direita 1.1/2" BSP ø38 - 5 0 0 7 3
1.1/2" BSP Esquerda 5 0 0 7 4
1.1/2" NPT Direita 1.1/2" BSP ø38 5 0 0 7 5
1.1/2" NPT Esquerda 5 0 0 7 6
MOD:2250 A Sentido da Rosca B C K N Código
Fluxo Duplo 2" BSP Direita 2" BSP ø38 1" BSP 1" NPT 5 0 0 7 7
2" BSP Esquerda 5 0 0 7 8
2" NPT Direita 2" BSP ø38 1" BSP 1" NPT 5 0 0 7 9
2" NPT Esquerda 5 0 0 8 0
Fluxo Único 2" BSP Direita 2" BSP ø38 - 5 0 0 8 1
2" BSP Esquerda 5 0 0 8 2
2" NPT Direita 2" BSP ø38 5 0 0 8 3
2" NPT Esquerda 5 0 0 8 4
