FAMÍLIA 70
JUNTA ROTATIVA
Sistemas Hidráulicos e Pneumáticos
Corpo (Alumínio)
Rotor (Aço Inox)
Rolamentos com lubrificação permanente
Selagem de longa duração
Veja informações técnicas e medidas de roscas disponíveis

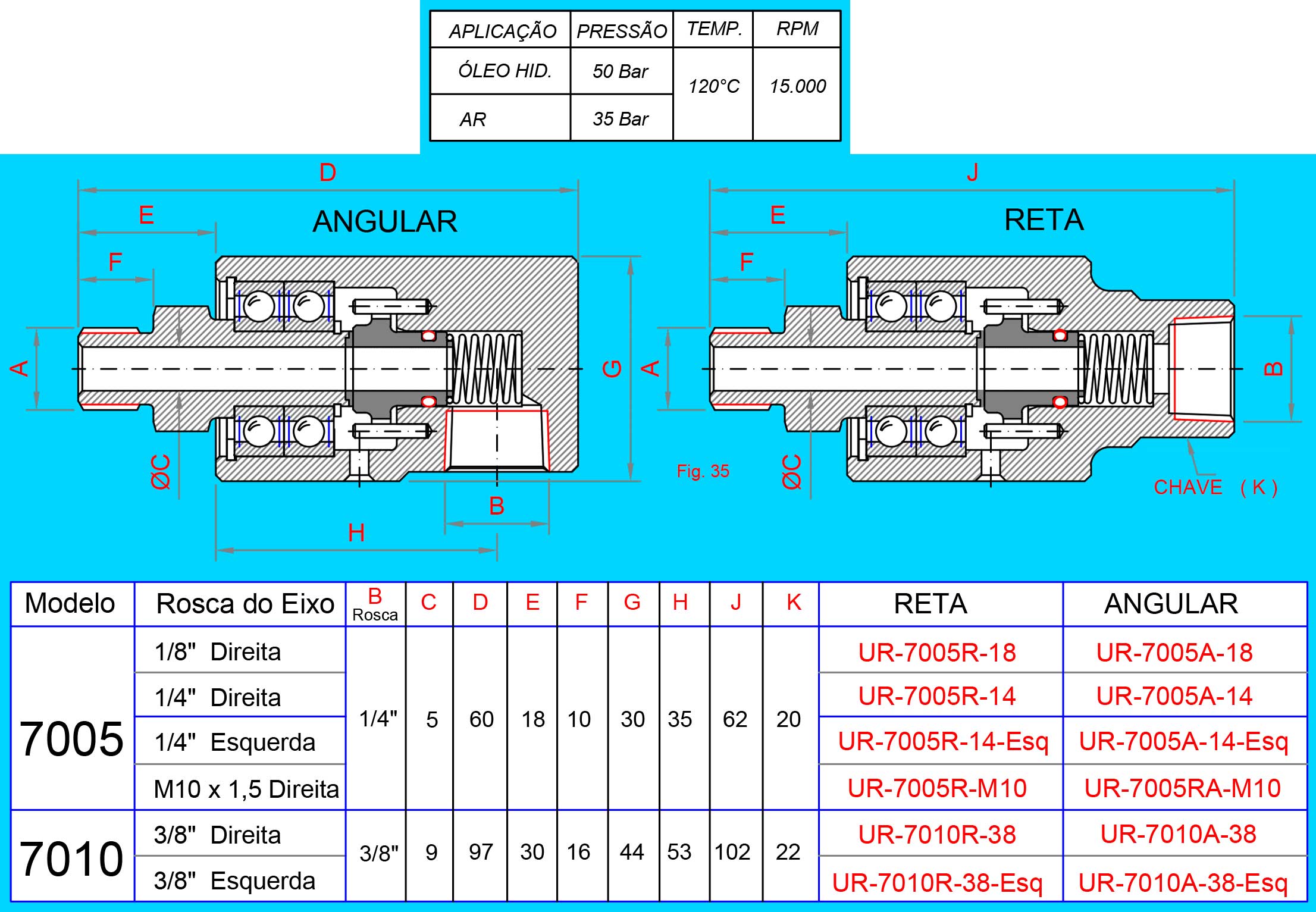

Tabela Dimensional
| MODELO | A Rosca |
Sentido da Rosca |
B Rosca |
C | D | E | F | G | H | J | K | RETA | ANGULAR |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 0 0 5 | 1/8" BSP | Dir | 1/4" | 5 | 60 | 18 | 10 | 30 | 35 | 62 | 20 | 5 0 2 6 2 | 5 0 2 7 0 |
| 7 0 0 5 | 1/8" NPT | Dir | 5 0 2 6 3 | 5 0 2 7 1 | |||||||||
| 7 0 0 5 | 1/4" BSP | Dir | 5 0 2 6 4 | 5 0 2 7 2 | |||||||||
| 7 0 0 5 | 1/4" BSP | Esq. | 5 0 2 6 5 | 5 0 2 7 3 | |||||||||
| 7 0 0 5 | 1/4" NPT | Dir. | 5 0 2 6 6 | 5 0 2 7 4 | |||||||||
| 7 0 0 5 | 1/4" NPT | Esq. | 5 0 2 6 7 | 5 0 2 7 5 | |||||||||
| 7 0 0 5 | M10 x 1 | Dir. | 5 0 2 6 8 | 5 0 2 7 6 | |||||||||
| 7 0 0 5 | M10 X 1,5 | Dir. | 5 0 2 6 9 | 5 0 2 7 7 | |||||||||
| 7 0 0 8 | 3/8" BSP | Dir | 3/8" | 7 | 80 | 24 | 14 | 36 | 45 | 86 | 22 | 5 0 2 8 1 | 5 0 2 9 1 |
| 7 0 0 8 | 3/8" BSP | Esq. | 5 0 2 8 2 | 5 0 2 9 2 | |||||||||
| 7 0 0 8 | 3/8" NPT | Dir | 5 0 2 8 3 | 5 0 2 9 3 | |||||||||
| 7 0 0 8 | 3/8" NPT | Esq. | 5 0 2 8 4 | 5 0 2 9 4 | |||||||||
| 7 0 0 8 | 5/8"-18 UNF | Dir | 5 0 2 8 5 | 5 0 2 9 5 | |||||||||
| 7 0 0 8 | M16 x 1,5 | Esq. | 5 0 2 8 6 | 5 0 2 9 6 | |||||||||
| 7 0 0 8 | M16 x 2 | Dir | 5 0 2 8 7 | 5 0 2 9 7 | |||||||||
| 7 0 1 0 | 3/8" BSP | Dir. | 3/8" | 9 | 97 | 30 | 16 | 44 | 53 | 102 | 22 | 5 0 3 0 1 | 5 0 3 0 9 |
| 7 0 1 0 | 3/8" BSP | Esq. | 5 0 3 0 2 | 5 0 3 1 0 | |||||||||
| 7 0 1 0 | 3/8" NPT | Dir. | 5 0 3 0 3 | 5 0 3 1 1 | |||||||||
| 7 0 1 0 | 3/8" NPT | Esq. | 5 0 3 0 4 | 5 0 3 1 2 | |||||||||
| 7 0 1 0 | M16 x 2 | Dir. | 5 0 3 0 8 | 5 0 3 1 6 |
