FAMÍLIA 20

Junta Rotativa, União Rotativa, Multi-Uso, Água, Óleo, Ar

JUNTA ROTATIVA

Água fria – Óleo Hidráulico – Ar Comprimido

0°C
T. MAX
0
kgf/cm2
0
RPM

Veja informações técnicas e medidas de roscas disponíveis

Junta Rotativa, União Rotativa, Multi-Uso, Água, Óleo, Ar

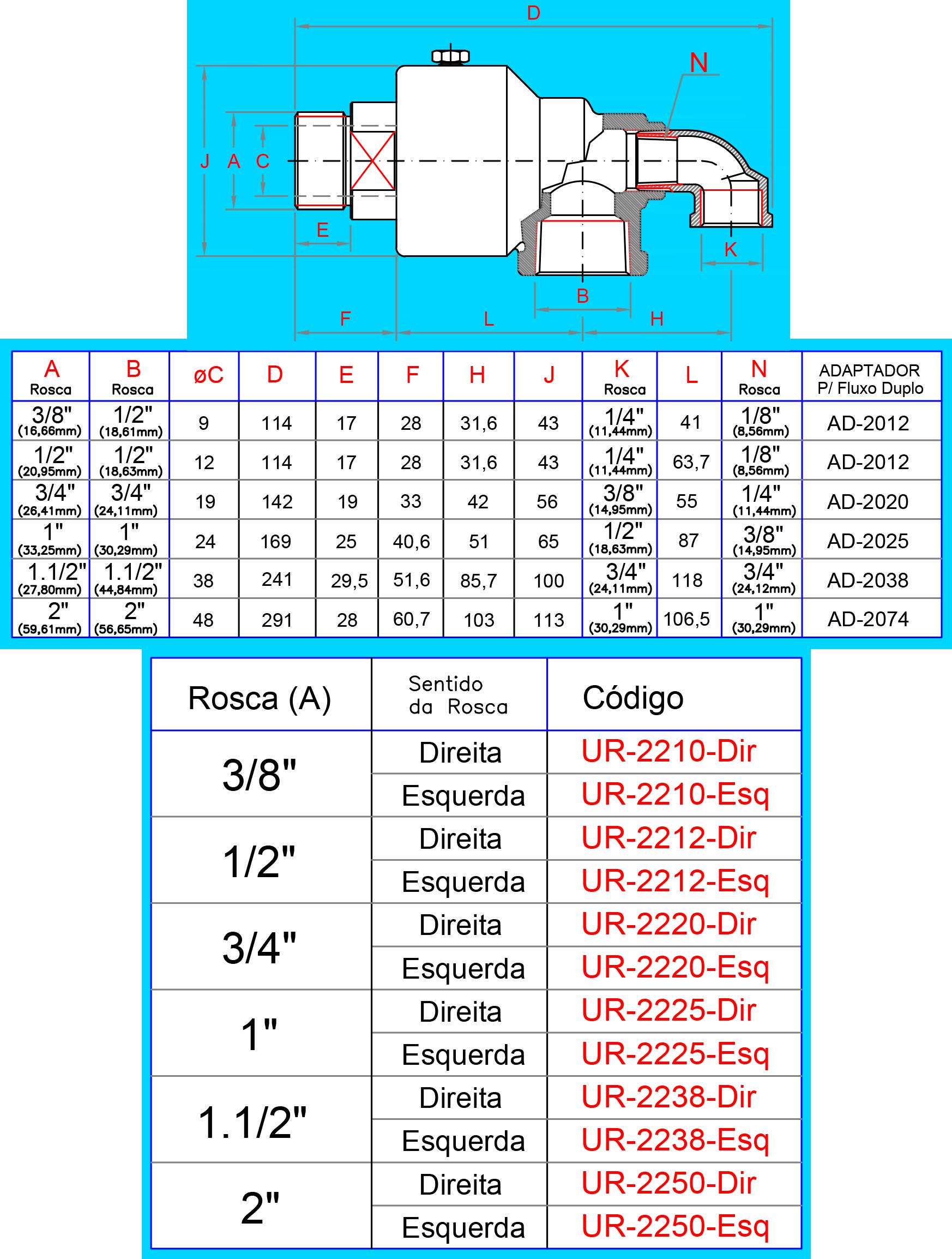

Tabela Dimensional

A
Rosca		 B
Rosca		 øC D E F H J K
Rosca		 L N
Fixo		 øP
Rotativo		 RPM
3/8'' 1/2'' 9 114 17 28 31,6 43 1/4'' 41 1/8'' 19000
1/2'' 1/2'' 12 114 17 28 31,6 43 1/4'' 63,7 1/8'' 9 19000
3/4'' 3/4'' 19 142 19 33 42 56 3/8'' 55 1/4'' 12 15000
1'' 1'' 24 169 25 40,6 51 65 1/2'' 87 3/8'' 14 12000
1.1/4'' 1.1/4'' 30 221,6 27 50 60,5 85 3/4'' 94 1/2'' 20 9500
1.1/2'' 1.1/2'' 38 241 29,5 51,6 85,7 100 3/4'' 118 3/4'' 25 8500
2'' 2'' 48 291 28 60,7 103 113 1'' 106,5 1'' 32 6700
3'' 3'' 70 363,5 40 77 123 160 1'' 143 1'' 32 4800
MOD: 2010 A Sentido da Rosca B C K N Código
Fluxo Duplo 3/8" BSP Direita 1/2" BSP ø9 1/4"BSP 1/8'' BSP 5 0 3 1 7
Esquerda 5 0 3 1 8
3/8" NPT Direita 1/2" BSP ø9 1/4"BSP 1/8'' BSP 5 0 3 1 9
Esquerda 5 0 3 2 0
Fluxo Único 3/8" BSP Direita 1/2" BSP ø9 - 5 0 3 2 5
Esquerda 5 0 3 2 6
3/8" NPT Direita 1/2" BSP ø9 5 0 3 2 7
Esquerda 5 0 3 2 8
MOD: 2012 A Sentido da Rosca B C K N Código
Fluxo Duplo 1/2" BSP Direita 1/2" BSP ø12 1/4"BSP 1/8'' BSP 5 0 1 2 4
1/2" BSP Esquerda 5 0 1 2 5
1/2" NPT Direita 1/2" BSP ø12 1/4"BSP 1/8'' BSP 5 0 1 2 6
1/2" NPT Esquerda 5 0 1 2 7
Fluxo Único 1/2" BSP Direita 1/2" BSP ø12 - 5 0 1 3 2
1/2" BSP Esquerda 5 0 1 3 3
1/2" NPT Direita 1/2" BSP ø12 5 0 1 3 4
1/2" NPT Esquerda 5 0 1 3 5
MOD: 2020 A Sentido da Rosca B C K N Código
Fluxo Duplo 3/4" BSP Direita 3/4" BSP ø20 3/8" NPT 1/4" NPT 5 0 1 3 6
3/4" BSP Esquerda 5 0 1 3 7
3/4" NPT Direita 3/4" BSP ø20 3/8" NPT 1/4" NPT 5 0 1 3 8
3/4" NPT Esquerda 5 0 1 3 9
Fluxo Único 3/4" BSP Direita 3/4" BSP ø20 - 5 0 1 4 4
3/4" BSP Esquerda 5 0 1 4 5
3/4" NPT Direita 3/4" BSP ø20 5 0 1 4 6
3/4" NPT Esquerda 5 0 1 4 7
MOD: 2025 A Sentido da Rosca B C K N Código
Fluxo Duplo 1" BSP Direita 1" BSP ø24 1/2" BSP 3/8" BSP 5 0 0 8 5
1" BSP Esquerda 5 0 0 8 6
1" NPT Direita 1" BSP ø24 1/2" BSP 3/8" BSP 5 0 0 8 7
1" NPT Esquerda 5 0 0 8 8
Fluxo Único 1" BSP Direita 1" BSP ø24 - 5 0 0 9 3
1" BSP Esquerda 5 0 0 9 4
1" NPT Direita 1" BSP ø24 5 0 0 9 5
1" NPT Esquerda 5 0 0 9 6
MOD: 2032 A Sentido da Rosca B C K N Código
Fluxo Duplo 1.1/4" BSP Direita 1.1/4" BSP ø30 3/4" BSP 1/2" BSP 5 0 1 6 0
1.1/4" BSP Esquerda 5 0 1 6 1
1.1/4" NPT Direita 1.1/4" BSP ø30 3/4" BSP 1/2" BSP 5 0 1 6 2
1.1/4" NPT Esquerda 5 0 1 6 3
Fluxo Único 1.1/4" BSP Direita 1.1/4" BSP ø30 - 5 0 1 6 8
1.1/4" BSP Esquerda 5 0 1 6 9
1.1/4" NPT Direita 1.1/4" BSP ø30 5 0 1 7 0
1.1/4" NPT Esquerda 5 0 1 7 1
MOD: 2038 A Sentido da Rosca B C K N Código
Fluxo Duplo 1.1/2" BSP Direita 1.1/2" BSP ø38 3/4" BSP 3/4" BSP 5 0 1 7 2
1.1/2" BSP Esquerda 5 0 1 7 3
1.1/2" NPT Direita 1.1/2" BSP ø38 3/4" BSP 3/4" BSP 5 0 1 7 4
1.1/2" NPT Esquerda 5 0 1 7 5
Fluxo Único 1.1/2" BSP Direita 1.1/2" BSP ø38 - 5 0 1 8 0
1.1/2" BSP Esquerda 5 0 1 8 1
1.1/2" NPT Direita 1.1/2" BSP ø38 5 0 1 8 2
1.1/2" NPT Esquerda 5 0 1 8 3
MOD: 2050 A Sentido da Rosca B C K N Código
Fluxo Duplo 2" BSP Direita 2" BSP ø48 1" BSP 1" BSP 5 0 1 8 4
2" BSP Esquerda 5 0 1 8 5
2" NPT Direita 2" BSP ø48 1" BSP 1" BSP 5 0 1 8 6
2" NPT Esquerda 5 0 1 8 7
Fluxo Único 2" BSP Direita 2" BSP ø48 - 5 0 1 9 2
2" BSP Esquerda 5 0 1 9 3
2" NPT Direita 2" BSP ø48 5 0 1 9 4
2" NPT Esquerda 5 0 1 9 5
MOD: 2074 A Sentido da Rosca B C K N Código
Fluxo Duplo 3" BSP Direita 3" BSP ø70 1" BSP 1" BSP 5 0 2 0 8
3" BSP Esquerda 5 0 2 0 9
3" NPT Direita 3" BSP ø70 1" BSP 1" BSP 5 0 2 1 0
3" NPT Esquerda 5 0 2 1 1
Fluxo Único 3" BSP Direita 3" BSP ø70 - 5 0 2 1 6
3" BSP Esquerda 5 0 2 1 7
3" NPT Direita 3" BSP ø70 5 0 2 1 8
3" NPT Esquerda 5 0 2 1 9
Junta Rotativa, União Rotativa, Vapor e Óleo-Térmico

Família 10

Junta Rotativa
Vapor e Óleo-Térmico
260°C

Junta Rotativa, União Rotativa, Multi-Uso, Água, Óleo, Ar

Família 20

Junta Rotativa
(Multi-Uso)
Água / Óleo / Ar

Junta Rotativa, União Rotativa, para água, hidráulica, pneumática, Vapor e Óleo-Térmico

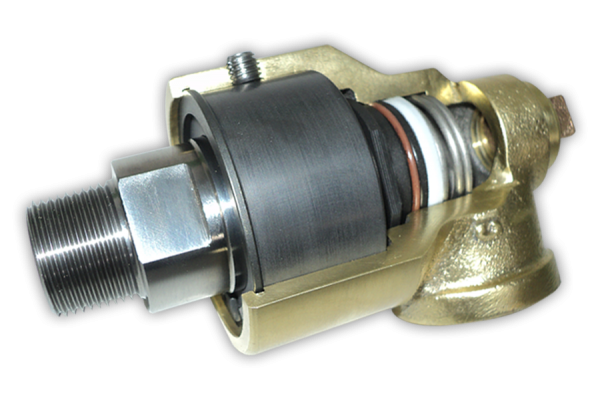

Família 22

Junta Rotativa
Vapor e Óleo-Térmico
180°C

Família 30

Junta Rotativa
Óleo Hid. 200b / Ar Comp 150b

Junta Rotativa, União Rotativa, Alta pressão 4 e 6 vias

Família 40

Junta Rotativa
(Alta Pressão)
4 e 6 Vias

Junta Rotativa, União Rotativa, Alta pressão 2 vias

Família 50

Junta Rotativa
(Alta Pressão)
2 Vias

Junta Rotativa, União Rotativa, Pequena Reta e Angular, Água, Óleo Ar

Modelo 2005

Junta Rotativa
(Pequena, Reta e Angular)
Água / Óleo / Ar

Junta Rotativa, União Rotativa, Alta pressão 3 vias

Modelo 41271

Junta Rotativa
(Alta Pressão)
3 Vias

Junta Rotativa, União Rotativa, Alta pressão 1 e 2 vias

Família 60

Junta Rotativa
(Alta Pressão)
1 e 2 Vias

Junta Rotativa, União Rotativa, Óleo Hidráulico e Ar

Família 70

Junta Rotativa
(Óleo-Hidráulico e Ar)

Junta Rotativa, União Rotativa, Máquinas, CNC, Fluídos Refrigerantes

Família 7109

Junta Rotativa
Máquinas CNC
Fluídos Refrigerantes

Junta Rotativa, União Rotativa, Alta pressão

Família 7109- Romi-D

Junta Rotativa
Máquinas CNC
Fluídos Refrigerantes

Junta Rotativa, União Rotativa, Máquinas CNC Fluídos Refrigerantes

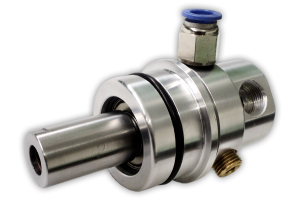

Família 41274
