FAMÍLIA 40

Junta Rotativa, União Rotativa, Alta pressão 4 e 6 vias

JUNTA ROTATIVA

 (Alta Pressão) 4 e 6 Vias

0°C
T. MAX

Veja informações técnicas e medidas de roscas disponíveis

Junta Rotativa, União Rotativa, Alta pressão 4 e 6 vias
grafico

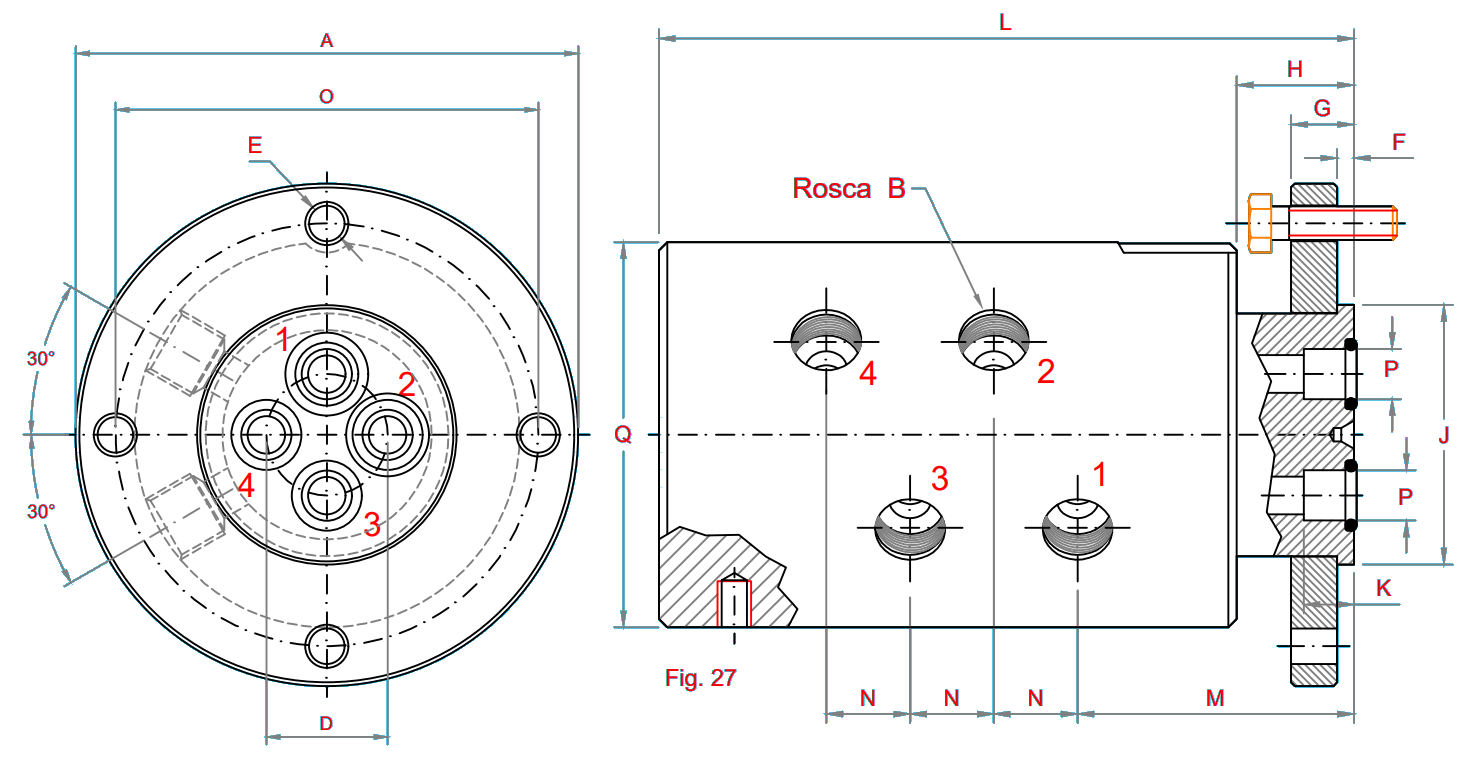

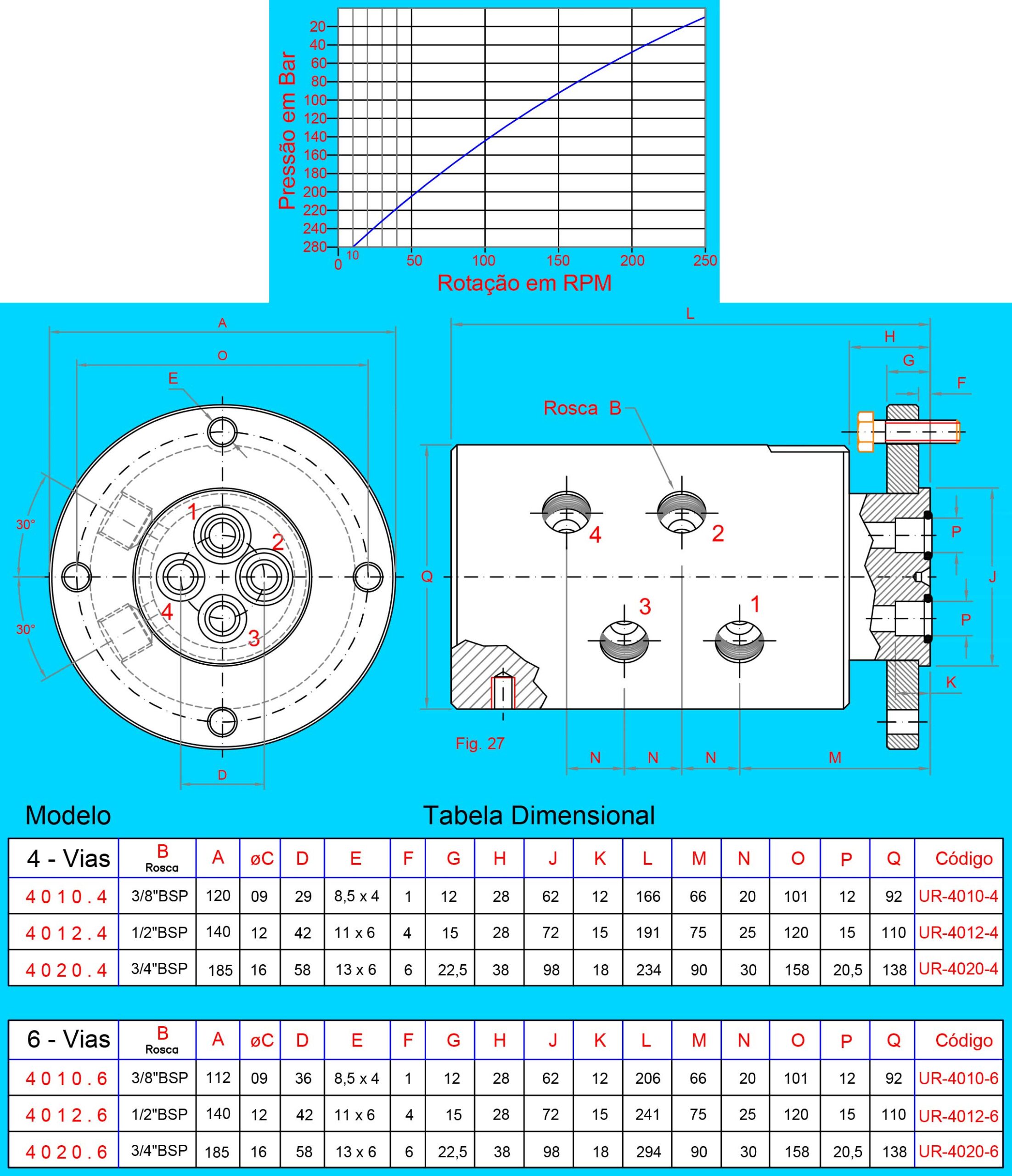

Tabela Dimensional

MOD: 4 - VIAS B
Rosca		 A øC D E F G H J K L M N O P Q Código
4 0 1 0 . 4 3/8"BSP 120 09 29 8,5 x 4 1 12 28 62 12 166 66 20 101 12 92 5 0 2 2 8
4 0 1 2 . 4 1/2"BSP 140 12 42 11 x 6 4 15 28 72 15 191 75 25 120 15 110 5 0 2 2 9
4 0 2 0 . 4 3/4"BSP 185 16 58 13 x 6 6 22,5 38 98 18 234 90 30 158 20,5 138 5 0 2 3 0
MOD: 6 - VIAS B
Rosca		 A øC D E F G H J K L M N O P Q Código
4 0 1 0 . 6 3/8"BSP 112 09 36 8,5 x 4 1 12 28 62 12 206 66 20 101 12 92 5 0 2 3 2
4 0 1 2 . 6 1/2"BSP 140 12 42 11 x 6 4 15 28 72 15 241 75 25 120 15 110 5 0 2 3 3
4 0 2 0 . 6 3/4"BSP 185 16 58 13 x 6 6 22,5 38 98 18 294 90 30 158 20,5 138 5 0 2 3 4
